电力变电站机房集中监控方案

无人值守变电站概述

      变电站按照电压等级可分为变电站、高压变电站、中压变电站和低压变电站。其中属于无人值守变电站管理模式的包括超高压和高压变电站,在规模上主要属于35KV 至750KV之间的变电站。

客户需求：
1、3级监控管理：变电站——镇区管理中心——市区监控中心
2、300个无人值守变电站
3、各个变电站监控需求：三相电压、三相电流、过载\短路、智能设备、视频：高压房和低压房 、门禁、窗户防盗、光纤通讯方式

解决方案

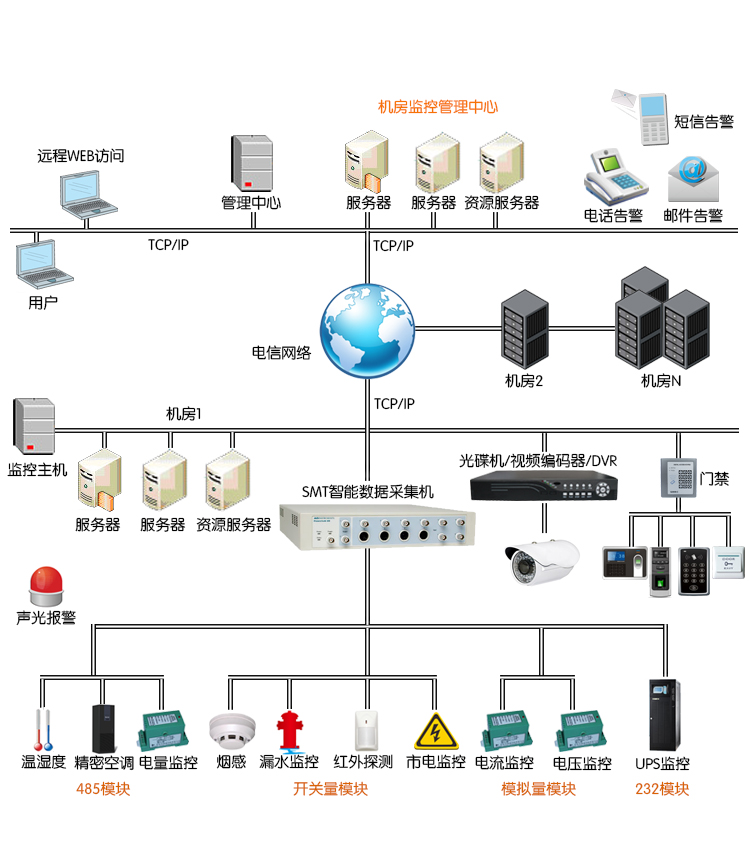

解决方案示意图

     本系统适用于110KV以下变电站监测，变电站电压电流、蓄电池等智能设备的监控，变电站内环境温湿度、烟雾漏水、安防、门禁、视频系统等进行实时监控， 统一管理，保证电力系统的运行的可靠性。系统以TCP/IP 协议为基础，构成统一和便捷的信息交换平台，各个子系统的实时运行信息可通过网关上传到监控中心的监控管理站。各监控管理人员均可以在授权下通过监控终端 方便地浏览丰富的实时信息，监控和管理各子系统的实时情况, 还可以通过开放数据库互联(ODBC)技术将系统集成MSSQL数据库与办公自动化和管理信息数据库互联，提供综合全面的信息与数据。

实现功能：

(1) 监控内容：每个变电站现场监控通过智能采集主机、电量变送器、 电压变送器、电流变送器、通用输入模块进行采样及控制管理，监控参数有瞬时电量（三相电流、三相电压、有功功率、无功功率、有功电度、无功电度、功率因数、频率）等。
(2) 统一监测控制功能。
        实现基于Intranet网络和Internet网络的设备监控集成管理，整个系统架构采用监控系统中心与各子系统SMT系列监控设备组成；每个子系统都 通过SMT系列监控设备与机房各智能设备的通讯接口（RS485/232串行接口）以及配套的传感器设备相连接通过TCP/IP网络协议来传送实时信息； 每个子系统的设备信息通过数据/协议透明转换模块，转化为统一格式协议的网络数据，通过TCP/IP网络传输协议传送到统一监控系统中心。
       一套系统可同时监控管理多个监控点，特别利于大型机构对下面的子机构进行集中管理。
(3) 报警方式。
      监控系统可以搭配选择电话报警、Email报警、短信提示、声光报警等多种报警功能，满足不同的监控领域需求。系统采用独有的运算分析方法和双核技术，报警响应速度在5秒钟以内完成报警。
(4) 基于Web的远程联网实时监控及维护功能。
       可通过浏览Web页面直接实现远程实时监控与维护，使远程联网监控、系统维护实现更为容易。
(5)方便实用的手机短信查询功能。
       通过短信，你可以轻松的查询到你想看到的设备，甚至哪个点在某个时间的数据，也可以查询整个系统的报警日志和实时数据。
(6) 可扩展的开放式系统架构。
       为了满足系统的扩充升级，系统结构十分开放，可接入RS-485/RS-232/RS422串行接口、TCP/IP、SNMP网络或其它工业现场总线网络 设备。系统软件开发采用图形化软件Labview开发，具有较强的可视化与结构模块化，整体实现了子系统或设备的统一监控管理。其丰富的虚拟仪器资源方便 以后升级，避免投资浪费。

组网方案
       通过采用TCP/IP方式，在Internet中,在有线或无线LAN网中，在VPN虚拟网中等等，监控点可以很容易地与监控管理中心及数据库建立起联 系，用较低的成本，对广泛分布的基站动力设备、机房环境、安全保卫消防、视频图像等实现统一监控平台。而运维网与主运营网必须分开，确保运营网络更稳定更 安全。考虑到光纤网络在电力行业的使用，网络数据的传输更加稳定。

SMT智能机房监控系统的产品优势

1.门禁短信控制，管理员可通过远程发送短信息来控制门禁开关。
2. 分级报警模式，监控中心可以提供三级报警，即第一告警联系人、第二告警联系人和第三告警联系人，每一级告警根据客户的需求，都可设置1-3个告警人。 第一告警联系人指当机房出现异常时则会第一时间通知到系统预先设置的第一告警人，第二告警联系人则是在系统预定对不同设备预设异常处理时间过去之后，机房 的异常情况还没有被排除而被告知的人员，第三告警联系人则是在监控系统通知第二告警联系人后的预定处理时间后机房异常还没有排除而被告知的人员。
3. 灵活的告警方式设置，管理员可以通过对机房设备监控的重要性来选择多种告警方式，如：设备A很重要，可选择电话告警；设备B不那么重要，可选择短信告 警；设备C不重要，但需要监控时，可选择邮件告警。当管理员接收到告警，但是认为此设备异常对机房安全运作无影响时，可选择暂时关掉对此设备的告警功能， 而不会影响到对其他任一设备的告警功能。
4.机房设备信息管理。机房每个设备都配置相应的管理员管理，通过监控系统，我们还可以查询到设备相关信息：包括设备购买时间、数量、供应商资料、保修期限、维修记录、报费情况等。
5.节能环保,当室外温度低于室内温度5度时,可自动控制风机抽取室外空气来降低室内温度,减少空调的耗电量。
